近期，國家空間科學中心中科院微波遙感技術重點實驗室楊青山博士與張?jiān)迫A研究員提出了一種新型的左手傳輸線，并將其應用于小型化濾波器和新型電掃描天線上，具有低成本、低剖面、小型化、設計靈活等優勢（圖1為設計的新型電掃描天線）。相關研究成果發表在IET Electronics Letters以及IEEE Transactions on Antennas and Propagation上。

　　左手傳輸線由于其具有的負相速，負折射等特殊性質，成為近十年來的研究熱點，對其的應用研究已經涉及材料、電路、天線等諸多方面。所謂負相速，是指相位的傳播方向是向源傳播的，與傳統傳輸線由源向外傳播相反。而負折射，是指電磁波由普通介質進入到左手傳輸線介質中時，其折射方向與入射方向在法線的同側，這與我們平常所認知的折射現象不同（折射和入射方向分布于法線兩側）。圖2分別為柱面電磁波在空氣與左手傳輸線材料分界面處以及在空氣和普通介質分界面處的傳播動態，很好地詮釋了左手傳輸線這些特殊的性質。

　　該研究提出的新型左手傳輸線能夠結合平面左手傳輸線和三維左手傳輸線結構的優點，在保證良好的傳輸能力的情況下，實現結構相對簡單，低成本、低剖面等優勢，在小型化微波器件和電路中應用前景廣。同時，該傳輸線可以與波導縫隙陣結合，來設計頻率掃描的天線，具有全空間連續掃描的優點，在一些需要大掃描范圍的雷達系統中具有良好的應用前景。

　　(供稿：微波遙感技術院重點實驗室)

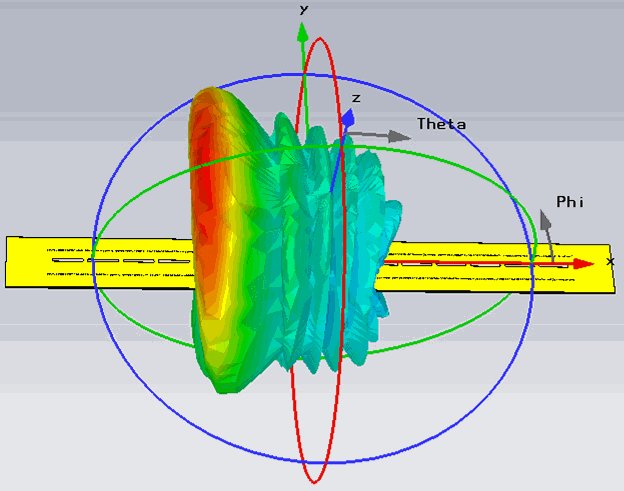

基于左手傳輸線的新型電掃描天線

空氣/左手傳輸線介質分界面處電磁波傳播動態

空氣/普通介質分界面處電磁波傳播動態
