2015年12月17日，“悟空”衛星騰空而起開始了為期三年的探尋暗物質蹤跡的征途，空間特有的地球輻射帶粒子、銀河宇宙線、太陽宇宙線和原子氧等惡劣環境會對“悟空”之旅帶來重重磨難?？茖W(xué)家采用工業界最新的高性能微電子器件研制的寬能量范圍和高能量分辨率粒子探測載荷，是“悟空”巡天的“火眼金睛”，空間輻射粒子襲擊這些微電子器件會使“悟空”視力下降、局部短時失明、甚至致盲。中國科學院國家空間科學中心空間環境特殊效應實驗室（簡稱效應室）長期研究空間輻射粒子等特殊環境條件對衛星系統及有效載荷的影響、分析評估、模擬試驗和應對策略。為了使“悟空”衛星戰勝空間輻射環境的磨難覓得暗物質蹤跡，效應室協助衛星工程、衛星系統和有效載荷分系統開展了系列的“抗”輻射保證工作（Radiation Hardness Assurance，簡寫為RHA）。

　　協助衛星工程和衛星系統制定系統的空間環境防護設計要求及規范

　　空間輻射等環境條件是“悟空”及其它科學探測衛星小伙伴們要共同遭受的磨難。效應室協助空間科學衛星工程總體部門—國家空間科學中心制定了科學衛星質量管理的“空間環境適應性設計要求”，規定了工程項目各系統、分系統、單機及元器件等不同層次應對各類空間環境危害的總體要求，并協助工程總體對各級設計師進行了培訓。利用自主研發的“空間環境效應分析”軟件包，仿真研究了“悟空”具體運行軌道上的環境規律，并考慮衛星自身特點，協助衛星系統總體部門—上海微小衛星工程中心制定了“暗物質粒子探測衛星空間環境防護設計規范”，詳細規定了該衛星系統應對防護太陽紫外輻射、大氣與真空、原子氧、電離總劑量、位移總劑量、單粒子效應和太陽電池輻射損傷等的具體指標與主要設計要求。該設計規范為衛星各分系統、單機設備的設計及元器件選用等提供了依據。

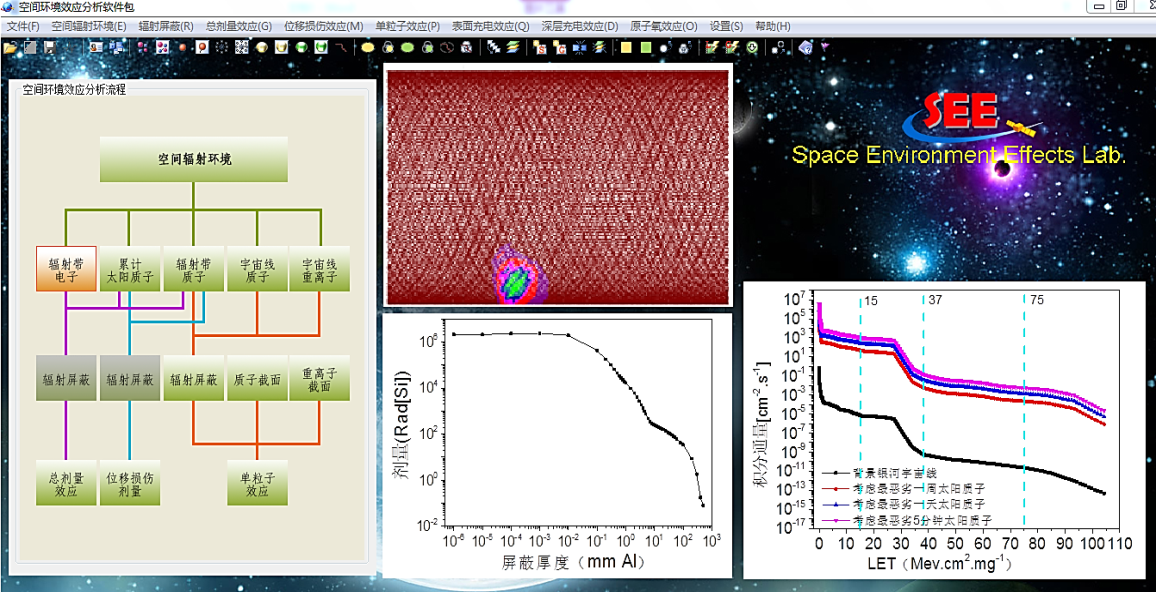

　　“空間環境效應分析”軟件包及“悟空”衛星部分分析結果

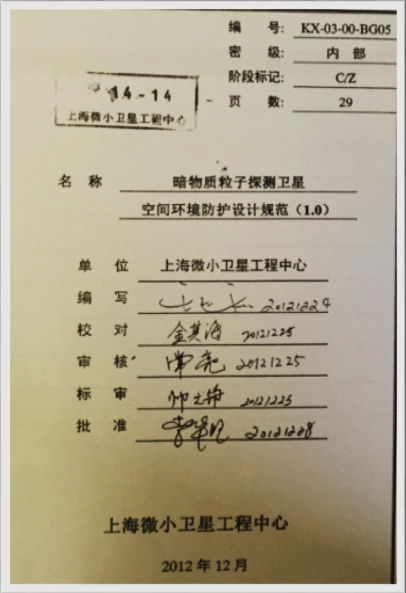

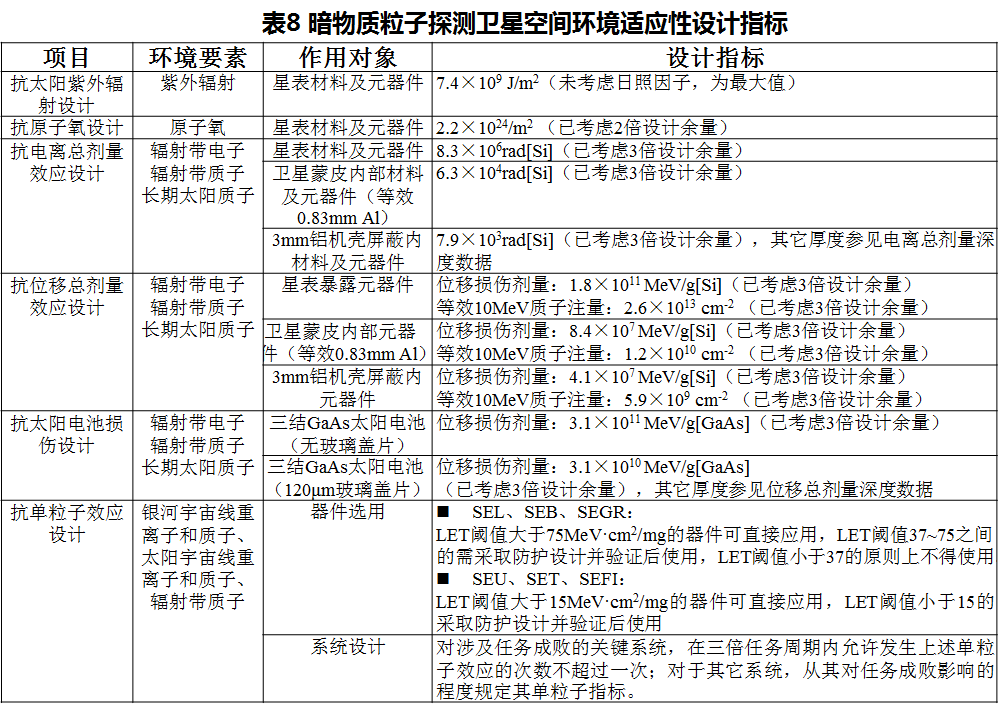

　　協助衛星系統制定的空間環境防護設計規范和主要設計指標

　　協助衛星有效載荷分系統進行精細的抗輻射評估與設計

　　“悟空”的火眼金睛包括中科院近代物理所研制的塑閃陣列探測器、中科院高能物理所研制的硅陣列探測器、中國科技大學研制的BGO量能器以及中科院紫金山天文臺研制的中子探測器，總重1410公斤，占衛星總重量的76%。這樣一個龐大的探測器陣列群有4萬余路的電子學讀出電路，需要大量使用性能卓越的電荷放大器專用電路VA140、VA160、VATA160，以及工業級模數轉換電路AD7476實施粒子探測信號的采集與處理，是支撐“悟空”尋覓暗物質跡象的關鍵器件?？臻g輻射粒子持續轟擊沉積的總劑量會導致這些器件工作電壓漂移、噪聲增大等，影響探測器服役中后期的工作性能；甚至?xí)l(fā)生一個輻射粒子擊中器件敏感位置導致其工作電流持續激增的“高燒”狀態—即航天界躲之不及的“單粒子鎖定效應”。針對塑閃陣列探測器、硅陣列探測器和BGO量能器所使用的上述關鍵微電子器件在衛星內部的具體位置，利用自主開發的“航天器內部輻射屏蔽及劑量分析”軟件，綜合考慮衛星、探測器、電路盒、器件封裝等多層次結構的屏蔽作用，仿真分析得到不同探測器所用關鍵器件遭受的具體輻射粒子通量和劑量，評估相關設計能夠確保探測器不因總劑量效應影響任務使命。同時，根據地面試驗確定關鍵器件單粒子鎖定敏感度數據，利用上述“空間環境效應分析”軟件包計算預測了這些器件在“悟空”巡天期間可能發生的單粒子鎖定頻次，據此科學家評估了可能的偶爾局部“高燒”對探尋暗物質的終極目標的影響、并對癥下藥進行調理確保探測目標的實現。

　　“航天器內部輻射屏蔽及劑量分析軟件”及針對“悟空”的分析示意圖

　　為衛星有效載荷抗單粒子鎖定設計進行充分精細的脈沖激光試驗

      綜前所述，為了鑄就“悟空”寬能量范圍和高能量分辨率巡查暗物質相關粒子的本領，相關探測器必須采用先進的VA140、VA160和VATA160專用電荷放大器ASIC電路、以及工業級模數轉換電路AD7476；遺憾的是“魚和熊掌不可兼得”，這些器件應用于空間均會發生單粒子鎖定引起的“高燒”癥狀，會導致探測器局部中斷工作、損失部分?jǐn)?shù)據等故障。設計師需要充分了解這些器件單粒子鎖定“高燒”現象的特征、以及對探測器電路的連鎖影響，在此基礎上設計和調試出合適的電路為探測器“退燒”，設計師需要針對單粒子鎖定開展充分、精細的試驗測試。器件單粒子效應是由空間極高能量的輻射粒子所致，傳統的地面試驗需要依賴龐大的粒子加速器設施。國內目前僅有兩臺此類加速器，通常一臺星用探測設備一年有可能獲得一到兩次共計數小時的試驗機會，遠遠不能滿足設計師的需求。為了緩解國內加速器設施試驗機會稀少的困難，效應室歷經15年在國內自主開拓了脈沖微束激光試驗單粒子效應的手段與技術，具有試驗機會充分、試驗操作靈活、試驗過程精細等特點，可快速摸底評估器件單粒子效應特性及對電路影響規律、可充分檢驗電路系統抗單粒子效應的設計效果、可診斷定位自主研發器件的單粒子效應薄弱部位，已為月球探測、載人航天、二代導航、核高基等重大空間科技專項任務提供了卓越的試驗應用。利用激光試驗裝置對AD7476和VA140器件發生單粒子鎖定的具體特征及影響進行了充分與精細試驗。發揮激光試驗裝置可在芯片精確位置、準確輻射特定數目激光脈沖、靈活控制輻照激光、實驗電路及檢測設備的優勢，試驗測試兩種器件發生單次鎖定、單次鎖定維持60秒、頻繁發生1000次鎖定等的現象及對器件功能與性能的影響。試驗發現：（1）VA140器件發生單粒子鎖定的閾值約為（24±8）MeV·cm²/mg；（2）發生單次鎖定時，AD7476及VA140均無法正常工作，斷電及重新上電二者均可恢復正常；（3）單次鎖定維持60秒，AD7476功能暫時不正常，對VA140無明顯影響；（4）1000次頻繁的鎖定及重上電，對AD7476無影響，會導致VA140噪聲增加、但對功能無影響。

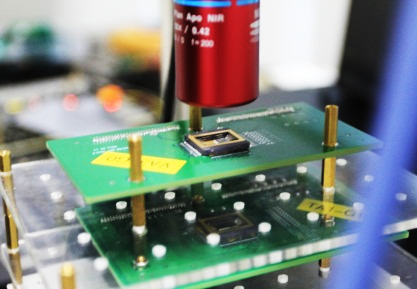

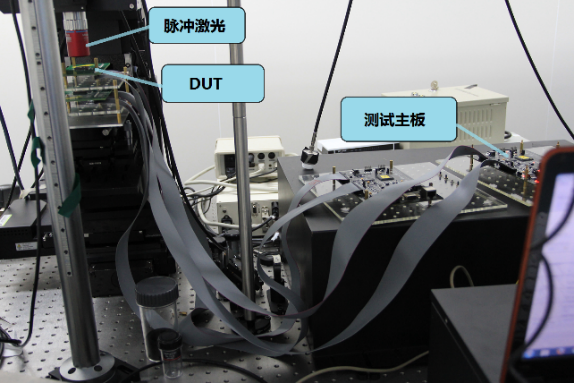

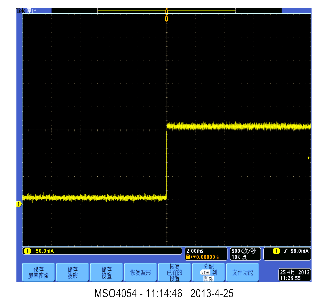

　　激光試驗“悟空”探測器單粒子鎖定的現場布局（左、中）及“高燒”現象（右）

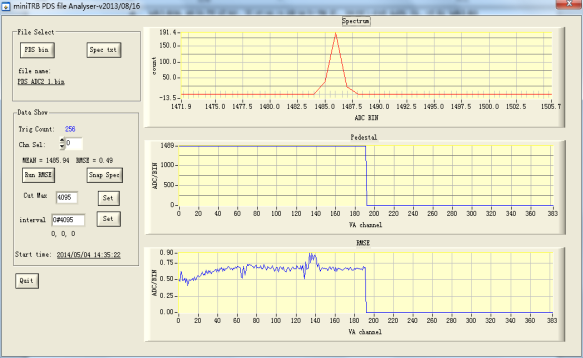

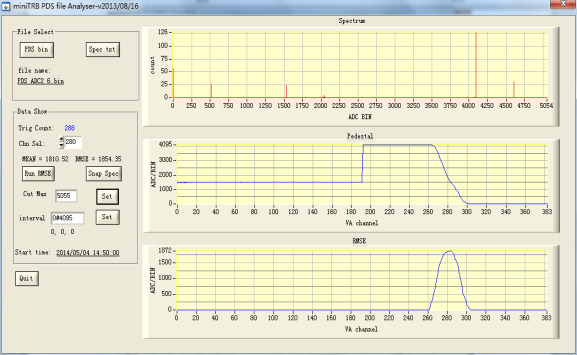

　　激光觸發AD7476單粒子鎖定前（左）后（右）器件工作性能的差異

　　利用激光試驗裝置對改進版的電荷放大器ASIC電路VA160和VATA160的單粒子鎖定特性和電路防護措施進行了精細測試。試驗測得兩款芯片的單粒子鎖定分別發生在電路的數字和模擬部分的特定位置，并且測得鎖定電流的具體特征，這些信息為該兩款芯片的后續加固優化設計提供了重要指導。針對VA160和VATA160芯片的敏感部位進行定點激光輻照觸發單粒子鎖定，測試檢驗了不同的限流電阻防護設計方案的效果。對VA160芯片，在其數字電路部分串接10歐姆電阻，即可將最大鎖定電流限制在100mA左右，方案可行。對VATA160芯片，僅在數字電路部分串接10 歐姆電阻，鎖定電流約1.8A，危害極大，此方案不可行；在數字和模擬電路部分均串接10歐姆電阻，可將最大鎖定電流限制在200mA以下，方案可行。限流電阻能夠較好地抑制單粒子鎖定電流，使器件免受“高燒”困擾，但器件依然處于“低燒”狀態，只有實施斷電-重上電才能使器件徹底退出“發燒”狀態恢復正常。設計師針對VA160器件在軌應用可能“發燒”現象，設計自主診斷和恢復電路，激光輻照試驗證實其效果不錯。

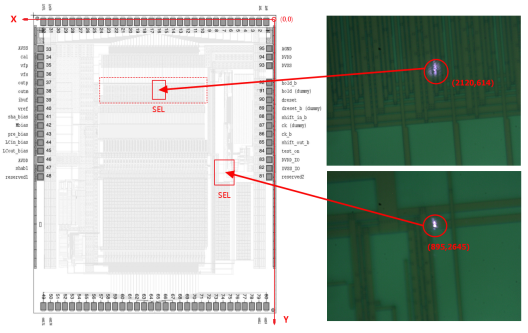

　　激光試驗確定的VA160（左）和VATA160（右）芯片的單粒子鎖定敏感部位

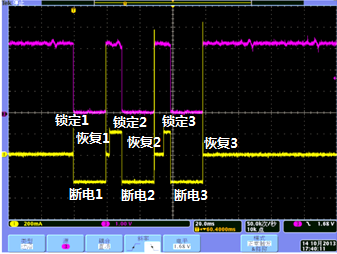

　　激光試驗檢驗自主診斷-恢復電路針對VA160器件連續3次單粒子鎖定的防護效果

　　抗輻射保證助力空間科學衛星任重道遠

　　“悟空”的發射成功標志著我國空間科學事業進入了一個嶄新的發展階段，空間科學衛星的抗輻射保證工作任重道遠?？茖W(xué)衛星為了探索宇宙空間的奧秘，“明知山有虎，偏向虎山行”，要穿行于極端嚴酷的地球輻射帶核心區域，要奔向輻射粒子強于地球空間十倍、百倍的木星，要近距離造訪太陽這一炙熱火球……，需要協助我們的衛星勇士“抗御”系列險惡環境。同樣地，科學探測衛星需要不斷攀登空間科學高峰，需要敢為人先采用最前沿的微電子及光電子器件設計一流的科學探測儀器，在空間輻射面前這些前沿器件總是那么脆弱，需要精心的抗輻射保證呵護。還有，科學衛星的預算總是相對較少的，難以一擲千金地大量使用昂貴的抗輻射加固器件，花小錢辦大事也是空間科學衛星的創新要求，自然也要求花小錢保證科學衛星的抗輻射安全。

　　空間科學衛星的創新發展，激勵著抗輻射保證技術的開拓進取，抗輻射保證必將助力科學衛星實現空間探測的“中國夢”！

　　（供稿：效應室）
