極尖區在太陽風-磁層-電離層的物質傳輸和能量耦合過程中發揮著重要作用，其位形變化是地磁場對太陽風條件變化的宏觀響應之一。近年來，X射線成像技術取得了新的進展，太陽風磁層全景成像衛星計劃（SMILE）有望利用這一技術對極尖區的大尺度特征進行成像探測，如圖1的模擬結果所示。圖1(b)為磁層系統X射線輻射率分布圖，白色大橢圓為SMILE的備選軌道，圖1(a)為在A點對磁層進行X射線成像的模擬結果，圖1(c)為極尖區三維結構及衛星觀測點處極尖區邊界的切線方向示意圖。由于X射線成像圖是三維結構沿視線方向積分的二維呈現，從X射線成像圖中提取三維極尖區的位形信息是一個重要且具有挑戰性的研究方向。

　　空間中心空間天氣學國家重點實驗室王赤院士團隊的孫天然研究員等人基于全球MHD模型模擬得到了X射線成像圖，通過對極尖區相關區域進行分析得出如下結論：1. 三維極尖區邊界的切線方向可以由X射線成像圖上輻射強度的局域標準差突增點獲得（反演得到的邊界切線方向如圖2所示）； 2.由于缺少X射線信號沿著視線方向的分布信息，在無任何假設的情況下提取出三維極尖區中心線存在困難。在行星際磁場By為0或取較小值的特殊情況下，極尖區中心線位于午夜子午線平面上，則可通過X射線成像結果重構出極尖區中心線的位置，X射線強度的峰值點與三維極尖區中心的切線方向相對應（如圖3所示）?；?span style="font-size: 12pt">MHD模型，我們在不同的視線角度和太陽風條件對X射線圖像進行分析，給出了極尖區在不同太陽風條件下的大尺度位形變化特征。

　　文章發表于空間物理學權威雜志Journal of Geophysical Research。

　　Sun, T., Wang, X., & Wang, C. (2021). Tangent directions of the cusp boundary derived from the simulated soft X-ray image. Journal of Geophysical Research: Space Physics,

　　126, e2020JA028314. https://doi.org/10.1029/2020JA028314

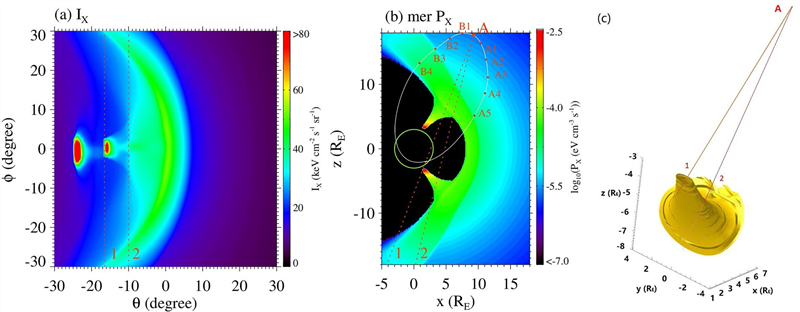

圖1 X射線成像模擬圖；X射線輻射率分布圖及SMILE備選軌道；極尖區邊界及其切線方向示意圖

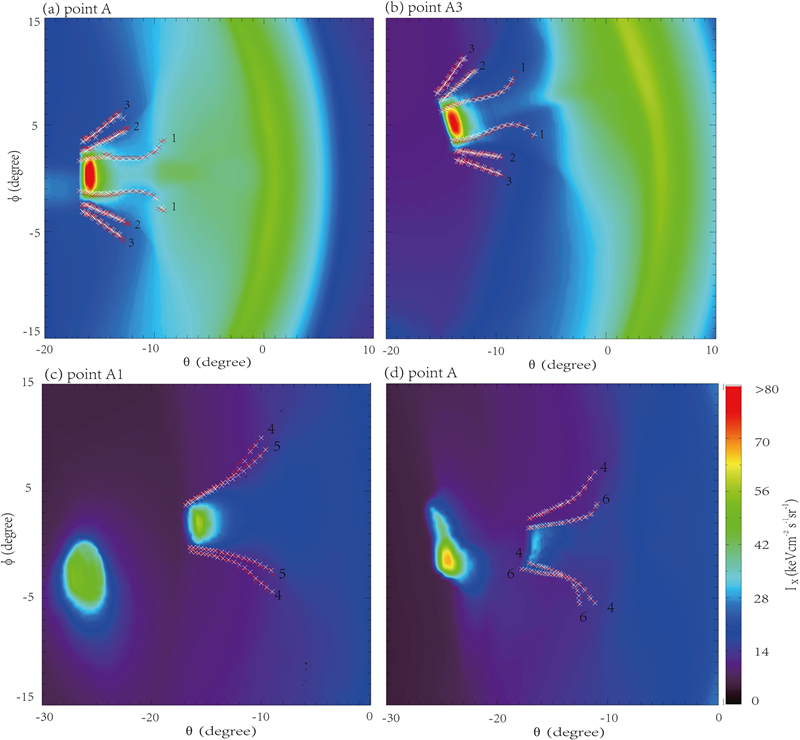

圖2 在不同太陽風等離子體數密度和行星際磁場條件下、不同衛星觀測位置情況下的極尖區邊界。紅色叉號是由X射線成像圖確定的極尖區邊界，白色叉號是數值模擬中的極尖區邊界“真值”

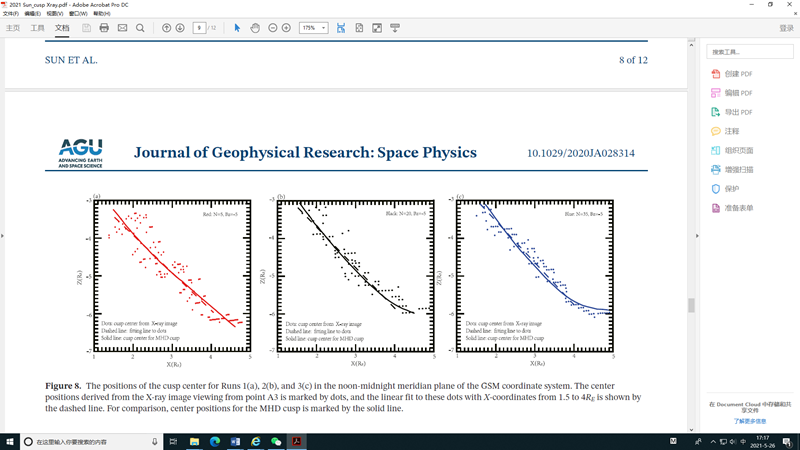

圖3 在IMF by=0 條件下由X射線成像圖反演得到的不同太陽風條件下的極尖區中心位置。

　　（供稿：天氣室）
