國內外大量的空間飛行實踐發現，空間環境通過單粒子（SEE）和充放電（SESD）兩種方式導致了較多的航天器故障，并且均主要為星用電子設備出現數據或邏輯狀態跳變、工作模式非受控切換、執行機構操作異常等可恢復性“軟錯誤”故障，如歐洲的TELECOM系列通信衛星、美國的S-NPP衛星、國內的“地球空間探測雙星”、某型號試驗星等。但是長期以來，學術界和工程界將此二者分割開來研究與應用，不了解二者誘發航天器故障宏觀現象上的關聯與區別，更不清楚二者微觀作用機制上的異同，即對二者的認識是混淆不清的，將大量的此類“軟錯誤”故障簡單地歸為單粒子所致。這種現狀對數量較多既遭受單粒子又遭受充放電作用的中高軌航天器造成重大隱患，如何及時正確診斷在軌由空間環境誘發故障的原因，如何全面準確評估研發中的航天器面臨的兩類“似同非同”的空間環境風險，又如何針對此兩類空間環境危害進行無死角的綜合防護設計，均是困惑國內外航天界的重大難題。

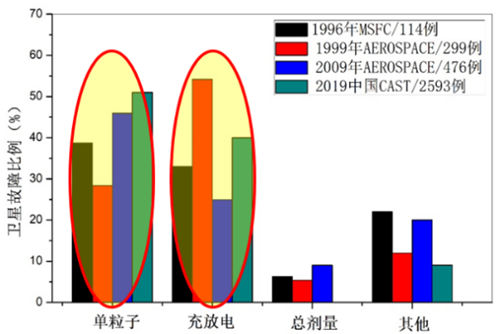

圖1. 空間環境通過不同方式誘發在軌衛星故障的比例

　　空間中心復雜航天系統電子信息技術院重點實驗室陳睿副研究員、韓建偉研究員團隊以典型星用SRAM存儲電路和運放線性電路為例，首次研究揭示了單粒子和充放電兩種空間輻射效應導致星用電路“軟錯誤”的特征規律、敏感區域以及損傷機制的關聯性與區別，為全面厘清二者誘發星用電子器件錯誤和設備故障的異同規律及機理、建立全面評估風險、正確防護設計和準確診斷在軌故障的技術方法提供重要參考和理論支持。

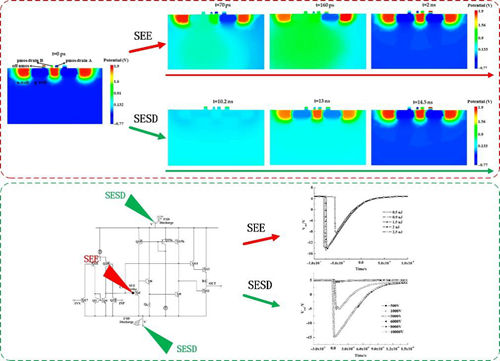

圖2. SEE與SESD作用SRAM電路（上）和運放電路（下）的原理過程

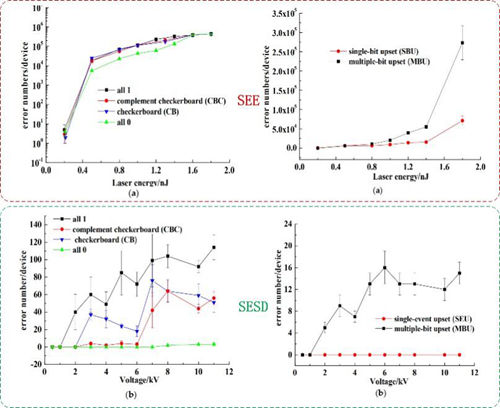

圖3. SEE（上）和SESD（下）作用致SRAM錯誤數與錯誤類型

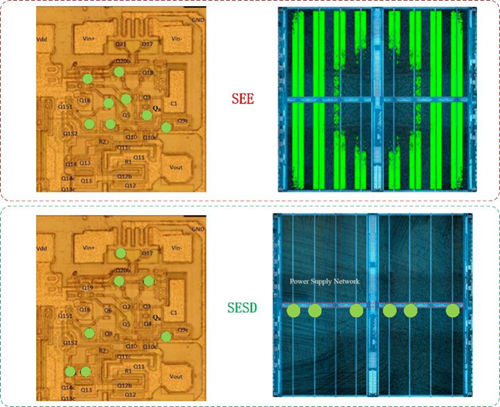

圖4.SRAM（左）和運放（右）的輻射薄弱區域： SEE敏感區域（上）和SESD敏感區域（下）

　　該研究得到國家自然科學基金青年基金、面上項目以及中科院復雜航天系統電子信息技術重點實驗室基金的資助。相關成果發表于空間抗輻照領域國際頂級刊物IEEE Transactions on Device and Materials Reliability[1]和Electronics[2]上。

　　[1] Chen R, Chen L , Han J W , et al. Comparative Study on the Transients Induced by Single Event Effect and Space Electrostatic Discharge[J]. IEEE Transactions on Device and Materials Reliability, 2019, PP (99):1-1.

　　[2] Chen R, Chen L, Han J W, et al. Comparative Study on the "Soft Errors" Induced by Single-Event Effect and Space Electrostatic Discharge [J]. Electronics, 2021, 10(7):802.

　　論文鏈接：

　　[1] https://ieeexplore.ieee.org/document/8889730

　　[2] https://www.mdpi.com/2079-9292/10/7/802/htm

　　（供稿：系統室）
