人類賴以生存的空間被地球內稟磁場形成的磁層保護著，磁層的外邊界稱為磁層頂。近些年，研究人員發現磁層頂附近區域在軟X射線波段是明亮的。軟X射線的輻射機制是太陽風電荷交換（Solar Wind Charge Exchange，簡稱SWCX）過程，即太陽風中高價重離子和地球大氣逃逸的中性成分發生碰撞，由激發態向基態躍遷的過程中發出光子。因此，太陽風能到達的區域就會輻射X射線，而X射線波段明亮和黑暗的交界線就是太陽風發生繞流的邊界，即磁層頂。
基于此，中國科學院和歐空局聯合提出了太陽風-磁層相互作用全景成像衛星項目（Solar wind Magnetosphere Ionosphere Link Explorer，簡稱SMILE），對日下點附近的磁層頂、部分極尖區和地球極光進行成像探測，同時對磁場和等離子體進行原位測量，旨在揭示太陽風-磁層相互作用的基本模式，從系統尺度上深入認知太陽風-磁層-電離層耦合的基本物理過程。SMILE衛星計劃于2024~2025年發射。在X射線二維圖像數據和磁層物理規律的認知之間起到橋梁作用的是如何由圖像數據分析出三維磁層頂位形。這是SMILE項目預先研究的核心內容。
近日，中國科學院國家空間科學中心太陽活動與空間天氣重點實驗室王赤院士與孫天然研究員總結了由磁層X射線二維圖像反演三維磁層頂?shù)乃姆N方法，給出了磁層成像數據分析的“工具箱”。該綜述文章總結了切向擬合法（Tangent fitting approach, TFA，圖1）[Sun et al., 2020]、邊界擬合法（Boundary Fitting approach, BFA）[Jorgensen et al., 2019a, 2019b]、切線方向法（Tangent direction approach, TFA）[Collier and Connor, 2018]、和計算機斷層分析法（Computerized tomography approach, CTA）[Jorgensen et al., 2022, Wang et al., 2022]這四種方法的優點和局限，指明了各自的適用范圍，如表1所示。天氣室徐榮欄研究員、孫天然研究員與美國新墨西哥理工大學的Anders Jorgensen等人合作，給出了磁層頂反演的CT方法。針對CT方法，天氣室孫天然與系統室李大林副研究員、博士生王榮聰?shù)热碎_展合作，采用人工智能技術對軌道未能覆蓋的觀測角度進行圖像補全，反演得到三維磁層頂位形，如圖2。孫天然及合作者對磁層X射線研究進展進行了綜述。

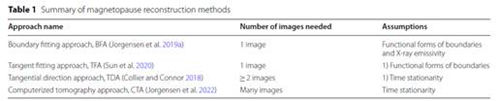

表1 磁層成像數據分析的“工具箱”[摘自Wang and Sun, 2022]

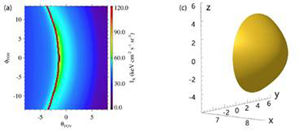

圖1 采用切向擬合法TFA，由磁層X射線圖像（左）反演三維磁層頂（右）[摘自Sun et al., 2020]

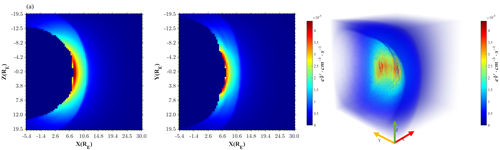

圖2 人工智能應用于CT反演方法。左、中圖為X射線輻射率在子午面和赤道面的等值線，右圖為三維磁層X輻射率反演結果 [摘自Wang et al., 2022]
該系列成果發表在空間物理權威期刊Geoscience Letters、Journal of Geophysical Research等雜志上。研究得到了基金委重點項目、中國科學院前沿科學重點研究計劃、空間科學戰略先導計劃、中國科學院研究基金和國家重點實驗室專項研究基金、青促會優秀會員資助計劃等的支持。
References：
1.Wang, Chi*, and Sun, Tianran*; Methods to derive the magnetopause from soft X？ray images by the SMILE mission, Geoscience Letters, 9:30, 2022, https://doi.org/10.1186/s40562-022-00240-z
2.孫天然*，張穎潔，韋 飛，彭松武，堯中華，王赤*，地球磁層軟X射線信號的輻射特性研究，地球與行星物理論評，2022，accepted
3.Wang, Rongcong, Li Dalin*, Sun Tianran*, Peng Xiaodong, Yang Zhen, Wang J.Q., A 3D Magnetospheric CT Reconstruction Method Based On 3D GAN and Supplementary Limited-Angle 2D Soft X-ray Images. Journal of Geophysical Research: Space Physics, 2022, accepted
4.Jorgensen, A. M.*, Xu, R., Sun, T., Huang, Y., Li, L., Dai, L., & Wang, C. A theoretical study of the tomographic reconstruction of magnetosheath X-ray emissions. Journal of Geophysical Research: Space Physics, 2022, 127, e2021JA029948. https://doi.org/10.1029/2021JA029948
5.Sun T.*, Wang C.*, Connor H. K., Jorgensen A. M., Sembay S; Deriving the magnetopause position from the soft X-ray image by using the tangent fitting approach; Journal of Geophysical Research: Space Physics; 2020, 125, e2020JA028169. https://doi.org/10.1029/2020JA028169
6.Sun T. R.*, Wang C.*, Sembay S. F., Lopez R. E., Escoubet C. P., Branduardi-Raymont G., et al.; Soft X-ray imaging of the magnetosheath and cusps under different solar wind conditions: MHD simulations; Journal of Geophysical Research: Space Physics; 2019, 124. https://doi.org/10.1029/2018JA026093
7.Jorgensen A. M., Sun T.*, Wang C., Dai L., Sembay S., Wei F., et al.; Boundary detection in three dimensions with application to the smile mission: The effect of photon noise; Journal of Geophysical Research: Space Physics; 2019a, 124. https://doi.org/10.1029/2018JA025919
8.Jorgensen A. M.*, Sun T.*, Wang C., Dai L., Sembay S., Zheng J. H., Yu X. Z.; Boundary Detection in Three Dimensions With Application to the SMILE Mission: The Effect of Model-Fitting Noise; Journal of Geophysical Research: Space Physics; 2019b, 124. https://doi.org/10.1029/2018JA026124
