近三十年來，星載雷達高度計海洋觀測數據已成為反演高精度、高分辨率海洋重力場和海底地形的重要數據源。然而傳統星下點雷達高度計只能測得一維沿軌的海面高度，觀測效率低、時空分辨能力受限，且其交軌方向的測高精度難以與沿軌方向保持一致，限制了海洋重力場反演精度的進一步提升。

寬刈幅成像雷達高度計以其卓越的寬刈幅測繪能力、高分辨率成像能力和高精度測高能力，有望帶來海洋重力場反演技術新的突破。寬刈幅成像高度計采用偏離天頂點的小入射角雷達成像并結合孔徑合成和短基線干涉技術，能夠在數十至數百公里寬的觀測刈幅上對海洋表面進行高精度三維成像測量，沿軌分辨率可達數十米，交軌分辨率可達數十至數百米。天宮二號三維成像高度計是國際上首個進入太空的寬刈幅成像雷達高度計，也是國際上首個星載小入射角成像雷達，由中國科學院國家空間科學中心微波遙感技術重點實驗室研制。自2016年9月15日隨天宮二號空間實驗室發射升空以來，天宮二號高度計獲取了海量小入射角雷達圖像和寬刈幅海面測高數據，為人類對地觀測提供了全新視角，在海洋科學研究和應用研究方面發揮了重要價值。

近期，中國科學院國家空間科學中心微波遙感技術重點實驗室張?jiān)迫A研究員團隊的孫孟博士生等設計并實現了一整套適用于寬刈幅成像高度計數據的重力異常反演方法。具體包括：開闊海域和海陸邊界的重采樣與景拼接、適用于重力反演的基線誤差校正、針對寬刈幅數據的垂線偏差解算方法及GPU實現等，并在南海復雜地形海域開展了基于天宮二號高度計數據的重力反演實驗。圖一所示為天宮二號高度計和國外Jason-2+SARAL反演所得重力異常和殘余重力異常。從定性角度看，二者結果高度一致，均能清晰揭示南海地區海底地形結構。盡管如此，殘余重力異常對比表明，天宮二號高度計反演結果在更高的空間分辨率下波動較小。同時從圖中放大的菲律賓巴拉望島（Palawan Island）附近反演結果也可看出，天宮二號高度計在近岸的表現更優異。

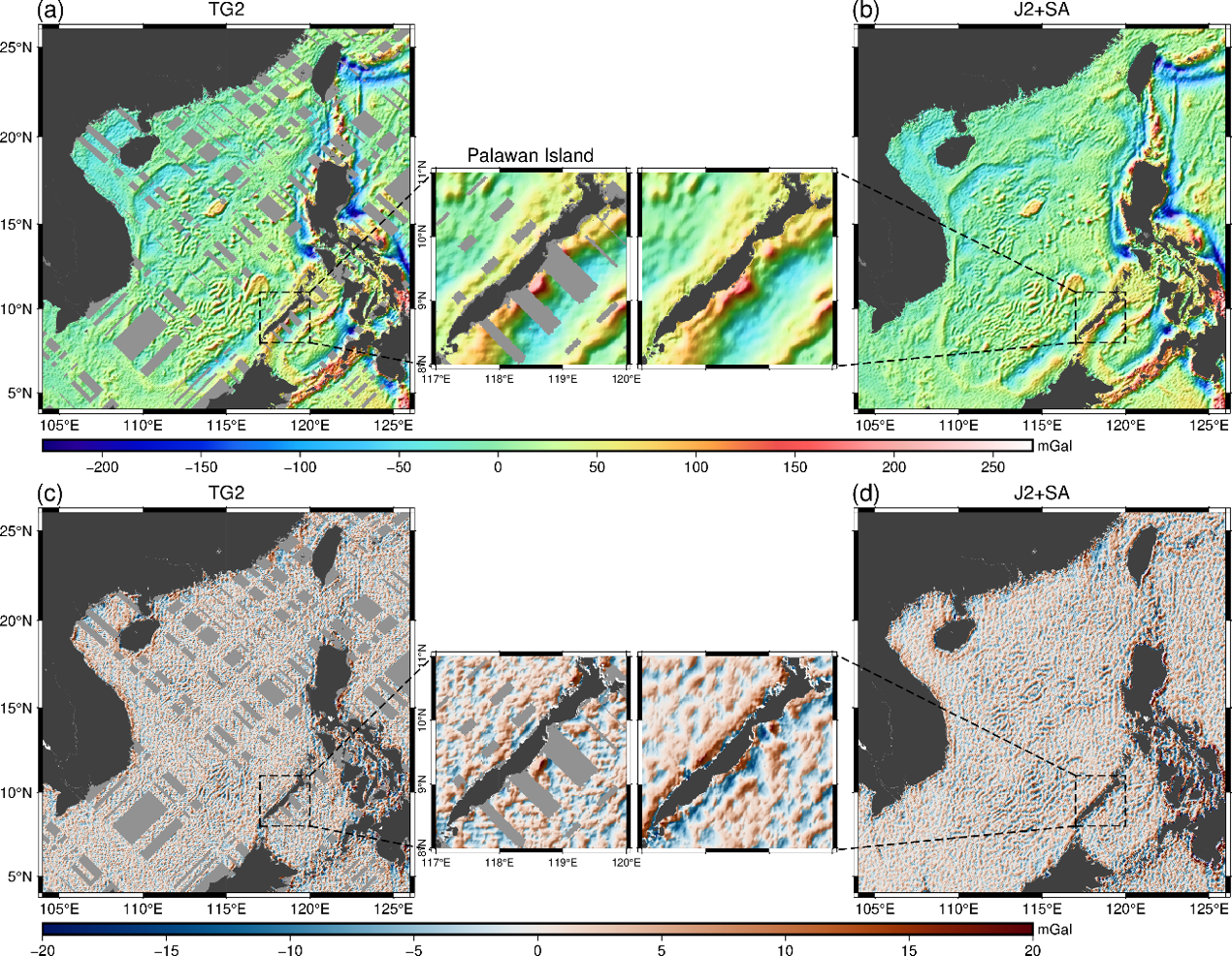

圖一：南海區域天宮二號高度計與Jason-2+SARAL反演所得重力異常（上）和殘余重力異常（下）

在定量評估方面，以國際上廣泛認可的海洋重力模型SIO V32.1、DTU17和EGM2008等為參考，天宮二號高度計反演結果的均方根誤差比傳統高度計結果小1mGal左右；以美國國家環境信息中心（NCEI）的船測重力數據為參考，天宮二號高度計反演結果的均方根誤差比傳統高度計約小0.6mGal。圖一的反演結果采用了191軌的天宮二號高度計數據和3018軌的Jason-2 (1406軌) + SARAL (1612軌)數據。這些實驗結果充分展示和驗證了天宮二號雷達高度計具有的更高觀測效率、更高垂線偏差東向分量精度、更好的北向和東向分量精度一致性、以及更高的重力異常精度和更高的空間分辨率。

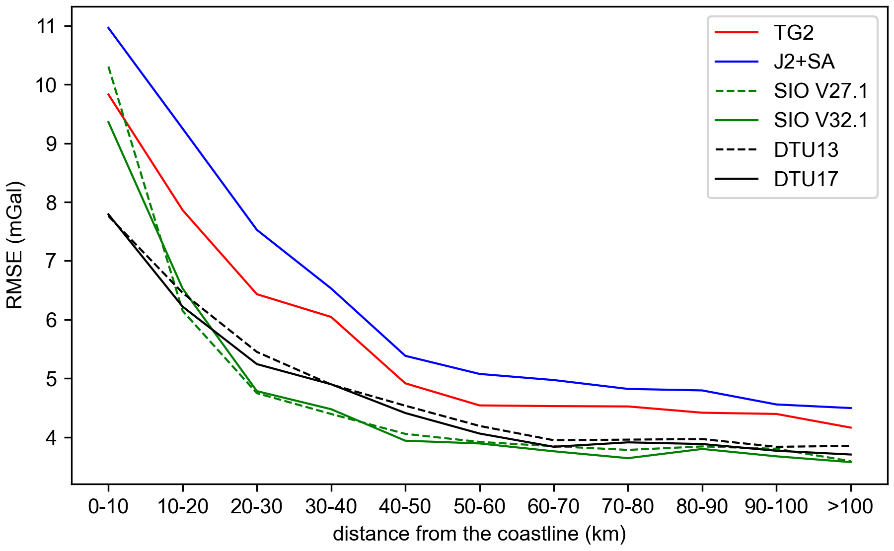

圖二：重力異常誤差隨離岸距離變化趨勢

鑒于南海區域島嶼眾多且海岸線復雜，研究團隊以離海岸線距離進一步劃分實驗區域，開展了更精細的對比研究。圖二所示結果表明，盡管天宮二號高度計和傳統高度計的反演精度都會受到陸地的影響，但得益于垂線偏差東向分量的改善，天宮二號高度計的均方根誤差始終小于傳統高度計。此外，天宮二號高度計在沿海地區受陸地影響更小，展現出寬刈幅雷達高度計在近岸海面測高和重力反演上的較大提升潛力。

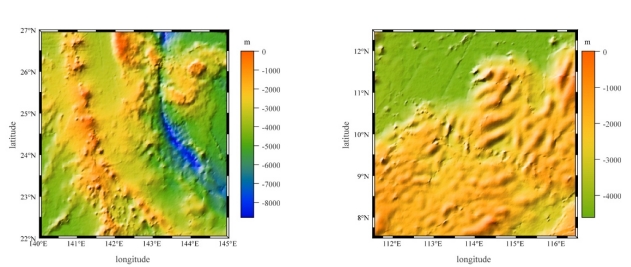

圖三：天宮二號高度計反演所得西太平洋（左）及中國南海（右）特定區域的海底地形

在高精度海洋重力場反演的基礎上，研究團隊翟文帥副研究員等進一步開展了海底地形反演研究。他們基于天宮二號高度計反演的重力異常數據，應用重力地質法（GGM）和Smith-Sandwell方法（SAS）獲得了位于西太平洋和中國南海兩處5°×5°大小的海底地形，分辨率為1′×1′，如圖三所示，這是首次由寬刈幅成像雷達高度計數據所繪制的海底地形圖。以船測水深數據為參考，兩個區域的海底地形反演結果均方根誤差分別為69.882m和50.110m。與國際上五個權威全球地形模型的最新版本相比較，天宮二號高度計結果優于分辨率同為1′的DTU 21模型和SIO topo V25.1模型，在南海海域甚至優于分辨率為15″的SRTM15+V2.5.5模型，與ETOPO2022模型和GEBCO2023模型的精度十分接近。

以上研究成果發表在地學和遙感領域期刊IEEE Transactions on Geoscience and Remote Sensing、Remote Sensing和Marine Geodesy上。

文章及鏈接：

Meng Sun, Yunhua Zhang, Xiao Dong, and Xiaojin Shi, "Performance of Tiangong-2 Interferometric Imaging Radar Altimeter on Marine Gravity Recovery Over the South China Sea," IEEE Transactions on Geoscience and Remote Sensing, vol. 62, pp. 1-13, 2024. DOI: 10.1109/TGRS.2024.3429404.

Meng Sun, Yunhua Zhang, Xiao Dong, and Xiaojin Shi, "Preliminary Results of Marine Gravity Recovery by Tiangong-2 Interferometric Imaging Radar Altimeter,"?Remote Sensing, vol. 15, no. 19, 4759, 2023. DOI: 10.3390/rs15194759.

Wenshuai Zhai, Yunhua Zhang, Meng Sun, Xiao Dong, and Xueyan Kang, "Seafloor Topography Recovery Using the Observation Data of Tiangong-2 Interferometric Imaging Radar Altimeter," Marine Geodesy, pp. 1-19, 2024. DOI: 10.1080/01490419.2024.2401332.

（供稿：微波室）
