國內外大量的空間飛行實踐表明,空間帶電粒子誘發的充放電效應(SESD,Spacecraft charging induced Electro-Static Discharge)是空間天氣效應導致航天器故障的主要方式之一,且故障現象主要表現為星用電子器件和電路系統出現數據或邏輯狀態跳變、工作模式非受控切換、執行機構操作異常等可恢復性“軟錯誤”。由于器件電路SESD故障宏觀現象與單粒子效應(SEE,Single Event Effects)故障非常相似,且缺少SESD影響模型和甄別方法,航天工程應用將大量的此類“軟錯誤”故障簡單地歸為單粒子所致。這種現狀對數量較多既遭受單粒子又遭受充放電作用的中高軌航天器在軌安全造成重大隱患,如何及時正確診斷和應對空間充放電效應故障,全面準確評估航天器面臨的“似同非同”的空間環境風險,至今仍是困惑國內外航天界的重大難題。

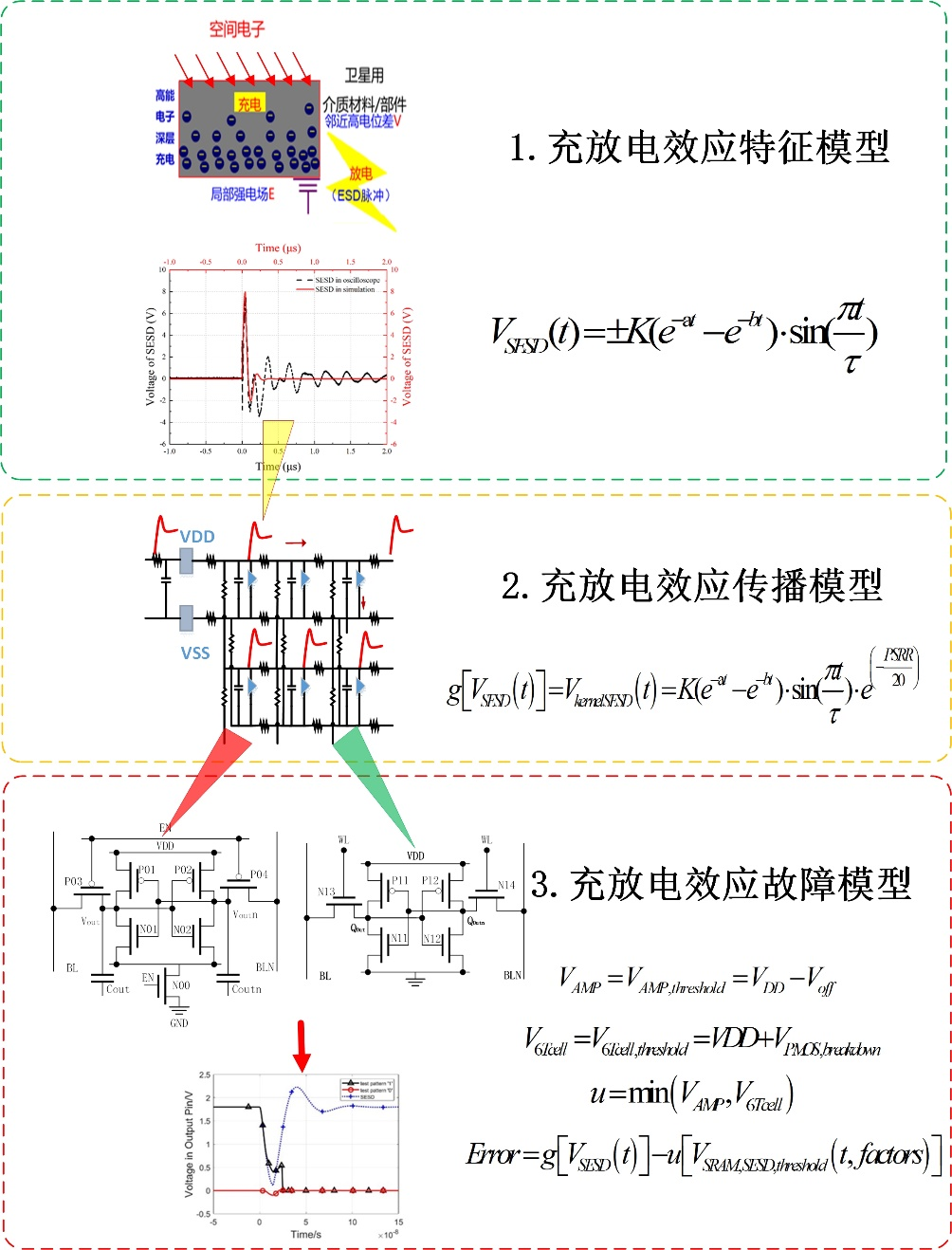

圖1 空間充放電致星用器件電路故障的原理
中國科學院國家空間科學中心太陽活動與空間天氣重點實驗室陳睿副研究員、韓建偉研究員團隊以典型星用SRAM電路為研究示例,通過器件和電路相結合的仿真方法,研究闡明了SESD導致星用SRAM電路故障的特征規律與微觀機制,建立了空間充放電致SRAM電路軟錯誤的量化模型,并利用地面充放電效應模擬裝置試驗驗證了模型的有效性。研究基于阻尼衰減正弦振蕩脈沖模型建立了SESD干擾源;參考器件電路拓?fù)浣Y(jié)構,建立了SESD誘發SRAM電路軟錯誤的宏觀模型。
宏觀模型f由兩部分組成,g函數為芯片管腳SESD電壓與耦合進內核晶體管源極電壓的對應關系,由放電信號和外圍電路信號抑制比(PSRR)決定;u函數為芯片參數與內核SESD閾值電壓的對應關系,由芯片工藝參數與電路結構決定。

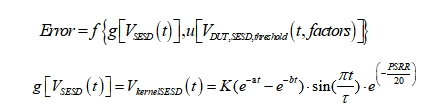

圖2. SESD誘發SRAM存儲數據錯誤量化模型
該研究得到國家自然科學基金、國家重點研究發展計劃的資助,相關成果發表于IEEE Transactions on Device and Materials Reliability上。
論文信息:R.-J. Yuan, R. Chen, J.-W. Han, Y.-N. Liang, Z.-Y. Wang, H.-L. Yu, Mechanism and Quantitative Modeling of the SRAM Soft Error Induced by Space Electrostatic Discharge, IEEE Transactions on Device and Materials Reliability, doi: 10.1109/TDMR.2024.3510716.
